Comment la Deutsche Bahn numérise son réseau ferroviaire grâce à la vidéo à 360°

• Des centaines de petites stations impossibles à documenter uniquement avec le LiDAR
• Aucun processus cohérent permettant de transformer la vidéo brute en données 3D utilisables
• Données spatiales cloisonnées par rapport aux systèmes opérationnels tels que SAP PM
• Expertise technique requise pour la saisie et le traitement des conditions du site

• Des centaines de stations numérisées grâce à des caméras 360° abordables
• Réduction significative du temps passé sur site pour les réunions d’information et la documentation des actifs
• Le personnel non technique peut désormais créer et partager des modèles 3D de manière indépendante.
• L’intégration de SAP PM relie chaque actif spatial à ses métadonnées opérationnelles.
• Une plateforme unifiée combinant nuages ​​de points, maillage et imagerie à 360° pour l’ensemble des équipes et des départements
• Accès virtuel au site pour les briefings de sécurité et l’intégration des sous-traitants avant les visites physiques.

Le plus grand opérateur ferroviaire d’Europe gère plus de 5 000 gares à travers le continent et avait besoin d’un moyen de toutes les numériser sans déployer des équipes de numérisation spécialisées sur chaque site.

DB Systel GmbH, la filiale de numérisation de la Deutsche Bahn, s’est tournée vers Prevu3D pour construire un pipeline de capture de la réalité que n’importe quel employé pourrait utiliser avec une caméra 360° abordable.

Ce qui a suivi fut un programme de jumeau numérique 3D évolutif qui a réduit le temps passé sur site, connecté les données spatiales à SAP PM et offert aux équipes de maintenance et d’exploitation une fenêtre virtuelle sur chaque station du réseau.

Le défi : transformer la capture vidéo à 360° en une réalité exploitable

L’équipe Immersive Technology de DB Systel GmbH avait besoin d’une solution évolutive pour numériser rapidement les gares et les installations, en utilisant une approche à deux volets adaptée à la diversité du réseau ferroviaire.

L’infrastructure ferroviaire allemande s’étend des grands centres urbains aux centaines de petites gares rurales, et tous les sites ne justifient pas le même niveau d’investissement dans la numérisation.

Pour les grandes stations complexes, la numérisation LiDAR mobile haute fidélité reste l’outil idéal. Mais pour la multitude de petites stations, l’équipe avait besoin d’une méthode plus rapide et plus accessible : la capture vidéo à 360° .

Plutôt que de remplacer le LiDAR, le 360° représente la première étape d’une stratégie de capture plus large, permettant la visualisation panoramique, la compréhension spatiale et la localisation des actifs à grande échelle, sans avoir besoin d’équipement spécialisé ni d’expertise technique.

Parallèlement, DB Systel GmbH avait besoin de :

• Un pipeline de données 3D cohérent, de la vidéo à 360° vers E57 et le maillage.
• La possibilité de combiner les données de plusieurs appareils, tels que des caméras à 360°, des LiDAR mobiles et des drones, dans des environnements unifiés et évolutifs.
• Un processus permettant de synchroniser les données visuelles avec les systèmes opérationnels tels que SAP PM, afin de garantir que les informations spatiales soutiennent les flux de travail quotidiens de maintenance et de sécurité.

La solution : le pipeline de capture de la réalité vers maillage de Prevu3D

En partenariat avec Prevu3D, DB Systel GmbH a introduit un nouveau flux de travail de capture basé sur une caméra à 360° pour transformer des séquences vidéo brutes en environnements 3D fiables au sein de RealityPlatform™.

Comment ça marche :

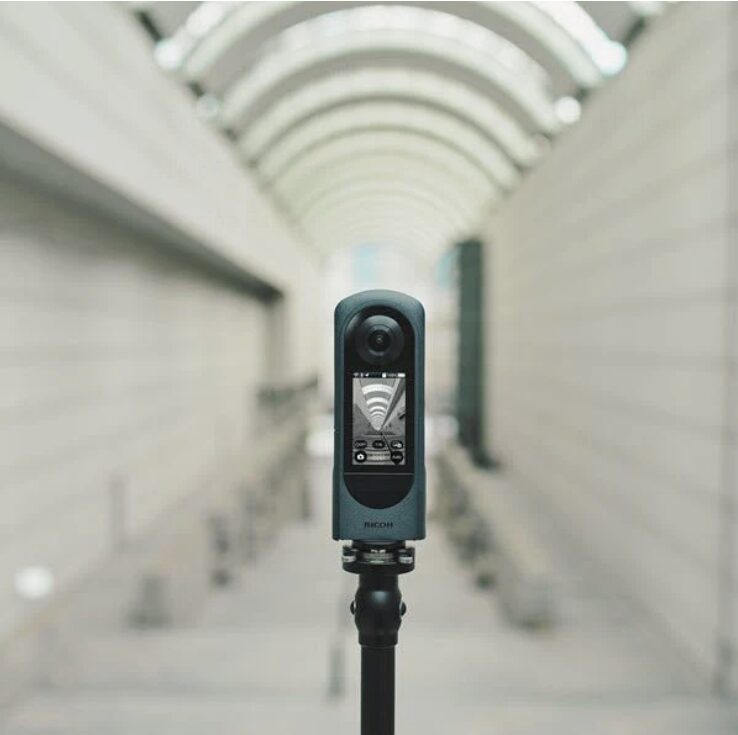

Capture – N’importe qui chez DB peut désormais documenter les stations à l’aide de caméras 360° abordables telles que la Ricoh Theta X ou l’Insta360 .

Ce flux de travail à faible barrière rend la capture de la réalité accessible aux utilisateurs non techniques, leur permettant d’enregistrer des vidéos de visite virtuelle sur des centaines de stations.

Traitement – ​​Le pipeline de Prevu3D convertit les séquences vidéo à 360° téléchargées.

Le système convertit les données en nuages ​​de points (E57) et en maillages grâce à un moteur de capture optimisé, éliminant ainsi toute intervention manuelle de l’utilisateur. Ce dernier effectue un seul chargement ; le système se charge ensuite du traitement automatiquement.

Intégration – Le RealityTwin™ généré

Peut être intégré aux identifiants d’équipement SAP PM, en liant chaque actif à ses métadonnées correspondantes une fois la configuration effectuée.

Après la configuration, les mises à jour des données sont gérées manuellement via RealityAssets™ pour garantir l’exactitude et le contrôle.

Visualisation et édition – Avec RealityPlan™

Les équipes inspectent, comprennent et annotent les environnements pour y consigner les consignes de sécurité, assurer la maintenance des équipements et planifier les tâches.

Évolutivité et accès – grâce au cloud d’entreprise de RealityPlatform

Les données visuelles sont diffusées en toute sécurité et partagées entre les départements, ce qui facilite la collaboration à distance, l’intégration et la gestion de sites à l’échelle de l’entreprise.

Résultat : Amélioration de la fidélité, de la facilité d’utilisation et de l’évolutivité des données

Prevu3D permet à DB Systel GmbH d’unifier la fidélité des données, leur facilité d’utilisation et leur évolutivité – des piliers essentiels régulièrement mis en avant par les responsables techniques de l’équipe.

L’architecture ouverte RealityTwin™ prend en charge l’ intégration des données de réalité, des systèmes CAO/BIM et des systèmes d’entreprise, permettant à DB Systel GmbH de connecter directement la couche de visualisation 3D aux outils opérationnels tels que SAP PM une fois la liaison initiale configurée.

Principaux avantages constatés :

Traitement automatisé à 360° – Intervention manuelle et temps de retraitement réduits.

Évolutivité d’entreprise – Le regroupement des données permet à plusieurs représentations (nuage de points, maillage, imagerie à 360°) de coexister au sein d’un seul ensemble de données, facilitant ainsi le partage et la réutilisation entre les projets et les équipes.

Niveau de formation requis faible – Les équipes non techniques peuvent naviguer, ajouter et partager des modèles 3D depuis n’importe quel ordinateur, démocratisant ainsi l’accès aux données spatiales.

Amélioration de la qualité des données dans SAP PM – La visualisation 3D permet une identification plus rapide des actifs et une mise à jour plus rapide des données de base.

L’impact

Grâce à cette initiative de capture à 360°, DB Systel GmbH a traité un nombre important et croissant de stations en utilisant des vidéos à 360° et le moteur Capture-to-Mesh de Prevu3D .

Le programme a permis d’obtenir des améliorations mesurables en matière d’efficacité opérationnelle, notamment une réduction significative du temps passé sur site pour des tâches telles que les réunions d’information et la documentation des actifs.

Les procédures de sécurité et de formation ont également été améliorées, permettant au personnel et aux sous-traitants d’explorer virtuellement les stations avant de les visiter physiquement.

Prevu3D nous aide à simplifier la numérisation des postes de travail. Désormais, chaque employé peut créer lui-même des modèles 3D de base, adaptables à des centaines de postes.

— Jonas Heidecke, Responsable des exigences, DB Systel GmbH

Perspectives d’avenir

À mesure que DB Systel GmbH développe son programme, l’écosystème Prevu3D servira de base visuelle à sa stratégie de visualisation 3D à l’échelle de l’entreprise, reliant la capture de la réalité, la bibliothèque d’objets et les données SAP dans un environnement opérationnel unifié.

Les phases ultérieures comprennent l’utilisation de RealityComposer™ pour faciliter l’intégration des maillages capturés à partir de différents équipements de numérisation.
